Вращающийся центр грибковый |
|
 Вращающийся центр грибковый ООО "Инструмент Саранский" |
Вращающийся центр грибковый
ГОСТ 25557-82 (DIN 228)
Аналог грибкового центра DS
Вращающийся центр грибковый ООО "Инструмент Саранский"
|
КОНУС МОРЗЕ 2

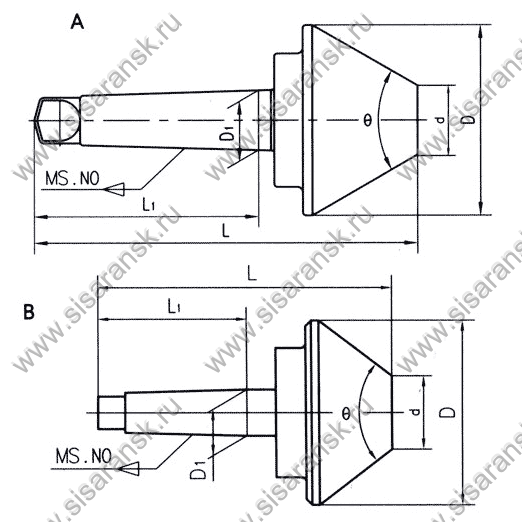

Обозначение |
Тип |
L, мм |
L1, мм |
D, мм |
d, мм |
Угол |
Нагрузка, Н |
Обороты, об/мин |
Точность, мм |
Цена, руб |
| ВЦГ2x60A(60°) |
A |
143 |
75 |
60 |
20 |
60° |
3 000 |
3 000 |
0,012 |
5500-00 |
| ВЦГ2x60(60°) |
B |
132 |
64 |
60 |
20 |
60° |
3 000 |
3 000 |
0,012 |
5700-00 |
| ВЦГ2x70A(60°) |
A |
143 |
75 |
70 |
20 |
60° |
3 000 |
3 000 |
0,012 |
5700-00 |
| ВЦГ2x70(60°) |
B |
132 |
64 |
70 |
20 |
60° |
3 000 |
3 000 |
0,012 |
5700-00 |
| ВЦГ2x80A(60°) |
A |
156 |
75 |
80 |
25 |
60° |
4 000 |
3 000 |
0,012 |
6700-00 |
| ВЦГ2x80(60°) |
B |
145 |
64 |
80 |
25 |
60° |
4 000 |
3 000 |
0,012 |
6700-00 |
| ВЦГ2x90A(60°) |
A |
156 |
75 |
90 |
25 |
60° |
4 000 |
2 500 |
0,012 |
7700-00 |
| ВЦГ2x90(60°) |
B |
145 |
64 |
90 |
25 |
60° |
4 000 |
2 500 |
0,012 |
7700-00 |
КОНУС МОРЗЕ 3
Обозначение |
Тип |
L, мм |
L1, мм |
D, мм |
d, мм |
Угол |
Нагрузка, Н |
Обороты, об/мин |
Точность, мм |
Цена, руб |
ВЦГ3x60A(60°) |
A |
168 |
94 |
60 |
20 |
60° |
3 000 |
3 000 |
0,012 |
6700-00 |
ВЦГ3x60(60°) |
B |
155 |
81 |
60 |
20 |
60° |
3 000 |
3 000 |
0,012 |
6700-00 |
ВЦГ3x70A(60°) |
A |
168 |
94 |
70 |
20 |
60° |
3 000 |
3 000 |
0,012 |
6700-00 |
ВЦГ3x70(60°) |
B |
155 |
81 |
70 |
20 |
60° |
3 000 |
3 000 |
0,012 |
6700-00 |
ВЦГ3x80A(60°) |
A |
175 |
94 |
80 |
25 |
60° |
4 000 |
3 000 |
0,012 |
7200-00 |
ВЦГ3x80(60°) |
B |
162 |
81 |
80 |
25 |
60° |
4 000 |
3 000 |
0,012 |
7200-00 |
ВЦГ3x90A(60°) |
A |
175 |
94 |
90 |
25 |
60° |
4 000 |
3 000 |
0,012 |
7200-00 |
ВЦГ3x90(60°) |
B |
162 |
81 |
90 |
25 |
60° |
4 000 |
3 000 |
0,012 |
7200-00 |
ВЦГ3x100A(60°) |
A |
183 |
94 |
100 |
30 |
60° |
6 000 |
2 500 |
0,015 |
8700-00 |
ВЦГ3x100(60°) |
B |
170 |
81 |
100 |
30 |
60° |
6 000 |
2 500 |
0,015 |
8700-00 |
ВЦГ3x110A(60°) |
A |
183 |
94 |
110 |
35 |
60° |
6 000 |
2 500 |
0,015 |
8700-00 |
ВЦГ3x110(60°) |
B |
170 |
81 |
110 |
35 |
60° |
6 000 |
2 500 |
0,015 |
8700-00 |
ВЦГ3x120A(60°) |
A |
183 |
94 |
120 |
40 |
60° |
6 000 |
2 000 |
0,015 |
9300-00 |
ВЦГ3x120(60°) |
B |
170 |
81 |
120 |
40 |
60° |
6 000 |
2 000 |
0,015 |
9300-00 |
ВЦГ3x130A(60°) |
A |
197 |
94 |
130 |
40 |
60° |
6 000 |
2 000 |
0,015 |
9300-00 |
ВЦГ3x130(60°) |
B |
184 |
81 |
130 |
40 |
60° |
6 000 |
2 000 |
0,015 |
9300-00 |
ВЦГ3x140A(60°) |
A |
202 |
81 |
140 |
40 |
60° |
6 000 |
2 000 |
0,015 |
10500-00 |
ВЦГ3x140(60°) |
B |
189 |
94 |
140 |
40 |
60° |
6 000 |
2 000 |
0,015 |
10500-00 |
КОНУС МОРЗЕ 4
Обозначение |
Тип |
L, мм |
L1, мм |
D, мм |
d, мм |
Угол |
Нагрузка, Н |
Обороты, об/мин |
Точность, мм |
Цена, руб |
ВЦГ4x60A(60°) |
A |
193 |
117.5 |
60 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
ВЦГ4x60(60°) |
B |
178 |
102.5 |
60 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
ВЦГ4x70A(60°) |
A |
193 |
117.5 |
70 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
ВЦГ4x70(60°) |
B |
178 |
102.5 |
70 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
ВЦГ4x80A(60°) |
A |
208 |
117.5 |
80 |
25 |
60° |
4 000 |
3 000 |
0.012 |
7700-00 |
ВЦГ4x80(60°) |
B |
193 |
102.5 |
80 |
25 |
60° |
4 000 |
3 000 |
0.012 |
7700-00 |
ВЦГ4x90A(60°) |
A |
208 |
117.5 |
90 |
25 |
60° |
4 000 |
3 000 |
0.012 |
8200-00 |
ВЦГ4x90(60°) |
B |
193 |
102.5 |
90 |
25 |
60° |
4 000 |
3 000 |
0.012 |
8200-00 |
ВЦГ4x100A(60°) |
A |
208 |
117.5 |
100 |
30 |
60° |
8 000 |
2 500 |
0.015 |
8200-00 |
ВЦГ4x100(60°) |
B |
193 |
102.5 |
100 |
30 |
60° |
8 000 |
2 500 |
0.015 |
8200-00 |
ВЦГ4x110A(60°) |
A |
208 |
117.5 |
110 |
35 |
60° |
8 000 |
2 500 |
0.015 |
8700-00 |
ВЦГ4x110(60°) |
B |
193 |
102.5 |
110 |
35 |
60° |
8 000 |
2 500 |
0.015 |
8700-00 |
ВЦГ4x120A(60°) |
A |
208 |
117.5 |
120 |
40 |
60° |
8 000 |
2 500 |
0.015 |
8700-00 |
ВЦГ4x120(60°) |
B |
193 |
102.5 |
120 |
40 |
60° |
8 000 |
2 500 |
0.015 |
8700-00 |
ВЦГ4x130A(60°) |
A |
222 |
117.5 |
130 |
40 |
60° |
8 000 |
2 000 |
0.015 |
9500-00 |
ВЦГ4x130(60°) |
B |
207 |
102.5 |
130 |
40 |
60° |
8 000 |
2 000 |
0.015 |
9500-00 |
ВЦГ4x140A(60°) |
A |
227 |
117.5 |
140 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10300-00 |
ВЦГ4x140(60°) |
B |
212 |
102.5 |
140 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10300-00 |
ВЦГ4x150A(60°) |
A |
237 |
117.5 |
150 |
40 |
60° |
10 000 |
1 600 |
0.020 |
11400-00 |
ВЦГ4x150(60°) |
B |
222 |
102.5 |
150 |
40 |
60° |
10 000 |
1 600 |
0.020 |
11400-00 |
ВЦГ4x160A(60°) |
A |
247 |
117.5 |
160 |
40 |
60° |
10 000 |
1 600 |
0.020 |
11400-00 |
ВЦГ4x160(60°) |
B |
232 |
102.5 |
160 |
40 |
60° |
10 000 |
1 600 |
0.020 |
11400-00 |
ВЦГ4x200A(60°) |
A |
247 |
117.5 |
200 |
66 |
60° |
10 000 |
1 500 |
0.030 |
13300-00 |
ВЦГ4x200(60°) |
B |
232 |
102.5 |
200 |
66 |
60° |
10 000 |
1 500 |
0.030 |
13300-00 |
КОНУС МОРЗЕ 5
Обозначение |
Тип |
L, мм |
L1, мм |
D, мм |
d, мм |
Угол |
Нагрузка, Н |
Обороты, об/мин |
Точность, мм |
Цена, руб |
| ВЦГ5x60A(60°) |
A |
225 |
149.5 |
60 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
| ВЦГ5x60(60°) |
B |
205 |
129.5 |
60 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
| ВЦГ5x70A(60°) |
A |
225 |
149.5 |
70 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
| ВЦГ5x70(60°) |
B |
205 |
129.5 |
70 |
20 |
60° |
3 000 |
3 000 |
0.012 |
7500-00 |
| ВЦГ5x80A(60°) |
A |
240 |
149.5 |
80 |
25 |
60° |
4 000 |
3 000 |
0.012 |
7700-00 |
| ВЦГ5x80(60°) |
B |
220 |
129.5 |
80 |
25 |
60° |
4 000 |
3 000 |
0.012 |
7700-00 |
| ВЦГ5x90A(60°) |
A |
240 |
149.5 |
90 |
25 |
60° |
4 000 |
3 000 |
0.012 |
8300-00 |
| ВЦГ5x90(60°) |
B |
220 |
129.5 |
90 |
25 |
60° |
4 000 |
3 000 |
0.012 |
8300-00 |
| ВЦГ5X100A(60°) |
A |
248 |
149.5 |
100 |
30 |
60° |
8 000 |
2 500 |
0.015 |
9200-00 |
| ВЦГ5x100(60°) |
B |
228 |
129.5 |
100 |
30 |
60° |
8 000 |
2 500 |
0.015 |
9200-00 |
| ВЦГ5x110A(60°) |
A |
248 |
149.5 |
110 |
35 |
60° |
8 000 |
2 500 |
0.015 |
9200-00 |
| ВЦГ5x110(60°) |
B |
228 |
129.5 |
110 |
35 |
60° |
8 000 |
2 500 |
0.015 |
9200-00 |
| ВЦГ5x120A(60°) |
A |
248 |
149.5 |
120 |
40 |
60° |
8 000 |
2 500 |
0.015 |
10300-00 |
| ВЦГГ5x120(60°) |
B |
228 |
129.5 |
120 |
40 |
60° |
8 000 |
2 500 |
0.015 |
10300-00 |
| ВЦГ5x130A(60°) |
A |
254 |
149.5 |
130 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10500-00 |
| ВЦГ5x130(60°) |
B |
234 |
129.5 |
130 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10500-00 |
| ВЦГ5x140A(60°) |
A |
259 |
149.5 |
140 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10700-00 |
| ВЦГ5x140(60°) |
B |
239 |
129.5 |
140 |
40 |
60° |
8 000 |
2 000 |
0.015 |
10700-00 |
| ВЦГ5x150A(60°) |
A |
269 |
149.5 |
150 |
40 |
60° |
12 000 |
1 600 |
0.020 |
11500-00 |
| ВЦГ5x150(60°) |
B |
249 |
129.5 |
150 |
40 |
60° |
12 000 |
1 600 |
0.020 |
11500-00 |
| ВЦГ5x160A(60°) |
A |
279 |
149.5 |
160 |
40 |
60° |
12 000 |
1 600 |
0.020 |
12500-00 |
| ВЦГ5x160(60°) |
B |
259 |
129.5 |
160 |
40 |
60° |
12 000 |
1 600 |
0.020 |
12500-00 |
| ВЦГ5x200A(60°) |
A |
279 |
149.5 |
200 |
66 |
60° |
12 000 |
1 500 |
0.030 |
13700-00 |
| ВЦГ5x200(60°) |
B |
259 |
129.5 |
200 |
66 |
60° |
12 000 |
1 500 |
0.030 |
13700-00 |
| ВЦГ5x250A(60°) |
A |
303 |
149.5 |
250 |
70 |
60° |
12 000 |
1 000 |
0.030 |
30000-00 |
| ВЦГ5x250(60°) |
B |
281 |
129.5 |
250 |
70 |
60° |
12 000 |
1 000 |
0.030 |
30000-00 |
КОНУС МОРЗЕ 6
Обозначение |
Тип |
L, мм |
L1, мм |
D, мм |
d, мм |
Угол |
Нагрузка, Н |
Обороты, об/мин |
Точность, мм |
Цена, руб |
| ВЦГ6x100A(60°) |
A |
310 |
210 |
100 |
30 |
60° |
16000 |
800 |
0,03 |
9600-00 |
| ВЦГ6x100(60°) |
B |
282 |
182 |
100 |
30 |
60° |
16000 |
800 |
0,03 |
9600-00 |
| ВЦГ6x110A(60°) |
A |
310 |
210 |
110 |
35 |
60° |
16000 |
800 |
0,03 |
10300-00 |
| ВЦГ6x110(60°) |
B |
282 |
182 |
110 |
35 |
60° |
16000 |
800 |
0,03 |
10300-00 |
| ВЦГ6x120A(60°) |
A |
310 |
210 |
120 |
40 |
60° |
16000 |
800 |
0,03 |
10700-00 |
| ВЦГ 6x120(60°) |
B |
282 |
182 |
120 |
40 |
60° |
16000 |
800 |
0,03 |
10700-00 |
| ВЦГ6x130А(60°) |
A |
324 |
210 |
130 |
40 |
60° |
16000 |
800 |
0,03 |
12200-00 |
| ВЦГ6x130(60°) |
B |
296 |
182 |
130 |
40 |
60° |
16000 |
800 |
0,03 |
12200-00 |
| ВЦГ6x140A(60°) |
A |
329 |
210 |
140 |
40 |
60° |
16000 |
800 |
0,03 |
13300-00 |
| ВЦГ6x140(60) |
В |
301 |
182 |
140 |
40 |
60° |
16000 |
800 |
0,03 |
13300-00 |
| ВЦГ6x150A(60°) |
A |
341 |
210 |
150 |
40 |
60 |
16000 |
800 |
0,03 |
15700-00 |
| ВЦГ6x160A(60°) |
A |
351 |
210 |
160 |
40 |
60 |
12000 |
1600 |
0,02 |
15700-00 |
| ВЦГ6x160(60°) |
B |
323 |
182 |
160 |
40 |
60 |
12000 |
1600 |
0,02 |
15700-00 |
| ВЦГ6x200A(60°) |
A |
341 |
210 |
200 |
70 |
60 |
12000 |
1500 |
0,03 |
18100-00 |
| ВЦГ6x200(60°) |
B |
313 |
182 |
200 |
70 |
60 |
12000 |
1500 |
0,03 |
18100-00 |
| ВЦГ6x250A(60°) |
A |
365 |
210 |
250 |
70 |
60 |
16000 |
1000 |
0,03 |
30000-00 |
| ВЦГ6x250(60°) |
B |
335 |
182 |
250 |
70 |
60 |
16000 |
1000 |
0,03 |
30000-00 |
|
|
|
|
|
|
|
