Продукция

Мы производим следующие виды продукции:

Центр вращающийся ГОСТ 8742-75

Центр вращающийся тип А исполнение 1 для обработки деталей типа "вал", имеющих центровые отверстия

Центр вращающийся тип А исполнение 2 для станков с ЧПУ с высокотемпературной смазкой

Центр вращающийся тип Б исполнение 2 (универсальный) в комплекте с коническими насадками и гайкой

Центр вращающийся ГОСТ 8742-75 грибковый

Центр упорный ГОСТ 13214-79

Центр упорный рифленый с конусом морзе 5

Центр упорный с закаленным рабочим конусом 60°, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах

Центр упорный ГОСТ 13214-79 твердосплавный

Полуцентры упорные ГОСТ 2576-79

Полуцентры упорные ГОСТ 2576-79 твердосплавные

Втулка переходная ГОСТ 13598-85 биение 0,01 сталь 40х

Втулка переходная длинная ГОСТ 13598-85 биение 0,015 сталь 40х

Оправки для сверлильного патрона ГОСТ 2682-86 сталь 40х

Втулки переходные для концевых фрез с коническим хвостовиком ГОСТ 13789-68 сталь 40х

Рифленый центр КМ5 70-30

Центр вращения Мет80

Центр вращения Мет100

Центр вращения А-1-5Н ЧПУ

Патрон поводковый

Мерительный инструмент

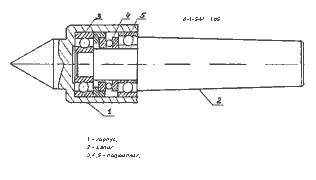

ЦЕНТР ВРАЩАЮЩИЙСЯ ГОСТ 8742-75


НАЗНАЧЕНИЕ
Центры предназначены для установки деталей типа «вал», имеющих центровые отверствия (тип А), при их обработке на станках токарной группы.

ХАРАКТЕРИСТИКА
1. Радиальное биение конуса центрового валика не более:
а) для центров нормальной точности - 0,012 мм
б) для центров повышенной точности - 0,006 мм

2. Радиальное биение конуса Морзе относительно неподвижного центрового валика не более:
а) для центров нормальной точности - 0,030 мм
б) для центров повышенной точности - 0,016 мм

3. Предельная частота вращения, мин -1:
центр А-1-3-Н - 4000 центр А-1-5-Н - 3000
центр А-1-4-Н - 3500 центр А-1-2-Н - 5000

4. Максимальная масса обрабатываемой заготовки:
центр А-1-3-Н - 300 кг
центр А-1-5-Н - 560 кг центр А-1 -4-Н - 600 кг
центр А-1 -2-Н - 210 кг

5. Максимальное осевое усилие (при 100 мин -1).
центр А-1-3-Н - 570 кгс центр А-1-5-Н - 700 кгс
центр А-1-4-Н - 570 кгс центр А-1-2-Н - 430 кгс

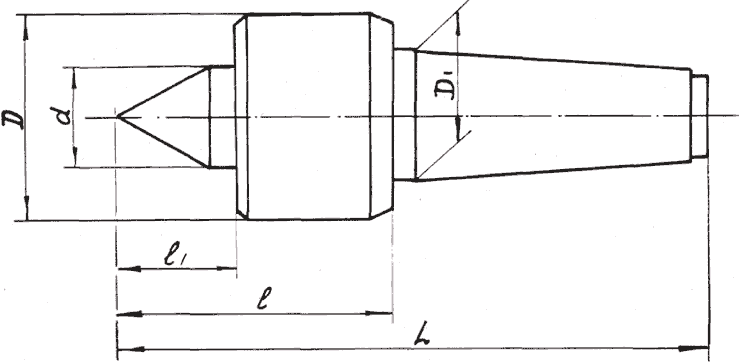

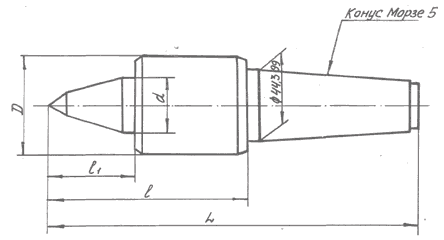

ЦЕНТР ВРАЩАЮЩИЙСЯ ТИП А ИСПОЛНЕНИЕ 1
ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ ТИПА "ВАЛ", ИМЕЮЩИХ ЦЕНТРОВЫЕ ОТВЕРСТИЯ


Серия

Нормальная (н)

Усиленная (у)

Хвостовик Морзе №

2

3

4

5

6

Допускаемое
радиальное
биение

Класс
точности

1

0,006

0,006

0,006

0,006

0,006

2

0,012

0,012

0,012

0,012

0,016

D

50

60

73

90

120

D1

17,780

23,825

31,267

44,399

63,348

d

22

25

30

35

45

l1

27

31

40

45

65

l

84

94

96

112

155

L

150

175

200

242

335

Частота  вращения,  мин-1

5000

4000

3400

2800

2200

Максимальное осевое усилие
при 100 мин-1 , кг. с

430

570

630

1300

2000

Максимальная  масса  заготов­ки
при 100 мин-1, кг

210

300

520

900

1600


Условное обозначение центра с хвостовиком Морзе 4, усиленной серии, 2 класса точности: А—1—4—У—2

ЦЕНТР ВРАЩАЮЩИЙСЯ ТИП А ИСПОЛНЕНИЕ 2 ДЛЯ СТАНКОВ С ЧПУ С ВЫСОКОТЕМПЕРАТУРНОЙ СМАЗКОЙ



Серия

Нормальная (н)

Усиленная (у)

Допускаемое
радиальное
биение

Класс
точности

1

0,006

0,006

2

0,012

0,012

D

65

85

d

28

35

l1

50

60

l

125

1470

L

255

286

Частота  вращения,  мин-1

5800

5800

Максимальное осевое усилие
при 100 мин-1 , кг. с

860

1300

Максимальная  масса  заготовки
при 100 мин-1, кг

1250

1400


Условное обозначение центра с хвостовиком Морзе № 5, усиленной серии: А—2—5—У ЧПУ

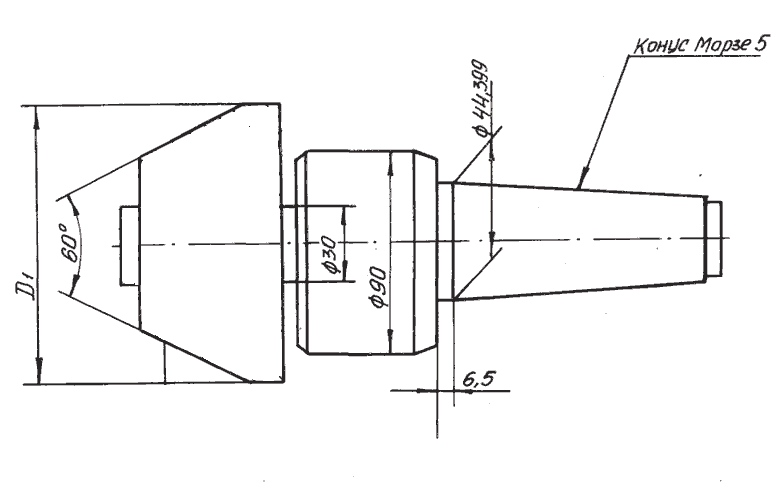

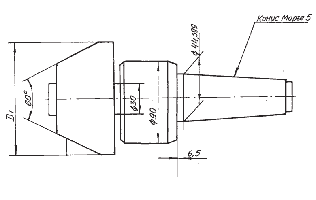

ЦЕНТР ВРАЩАЮЩИЙСЯ ТИП Б ИСПОЛНЕНИЕ 2 (УНИВЕРСАЛЬНЫЙ) В КОМПЛЕКТЕ С КОНИЧЕСКИМИ НАСАДКАМИ И ГАЙКОЙ


Для обработки труб и деталей с центровыми отверстиями (140; 122; 95)


Максимальная частота вращения — 2000 мин
Радиальное биение конуса насадки — 0,050 мм
Максимальная масса заготовки при 100 мин-1 — 840 кг
Максимальное усилие осевое при 100 мин-1 — 1300 кг. с
Радиальное биение конуса 60° валика — 0,012 мм

Условное обозначение центра: Б—2—5У

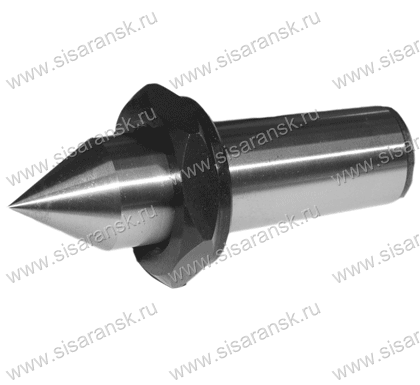

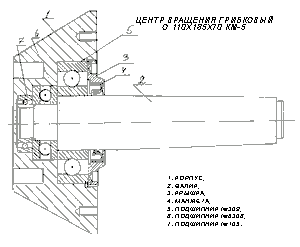

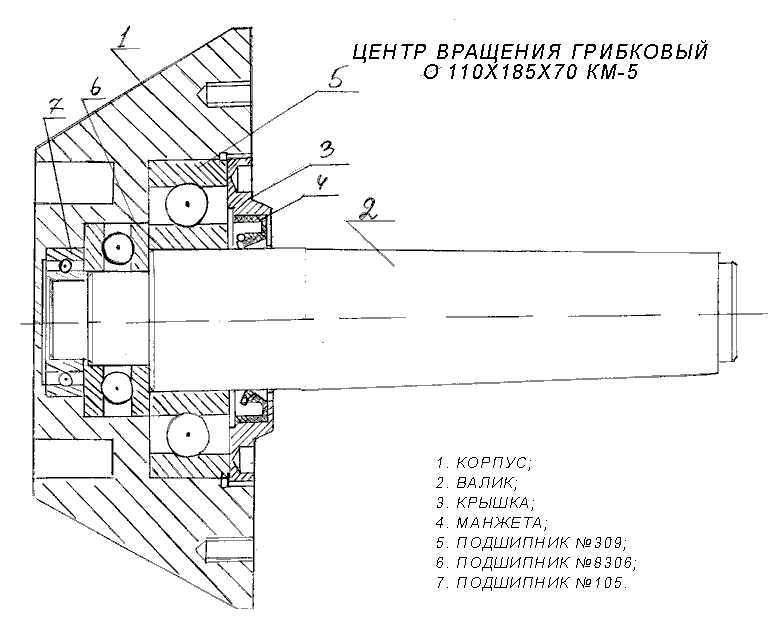

ЦЕНТР ВРАЩАЮЩИЙСЯ ГОСТ 8742-75 ГРИБКОВЫЙ


НАЗНАЧЕНИЕ
Центры предназначены для установки деталей типа «труба» (тип Б), при их обработке на станках токарной группы.

ХАРАКТЕРИСТИКА
1. . Радиальное биение по всей длине образующей конуса насадки не более -0016 мм

2. Радиальное биение конуса Морзе относительно неподвижного центрового валика не более -0,035 мм

3. Предельная частота вращения мин -1-2000

4. Максимальная масса обрабатываемой заготовки (при 100 мин-1) - 900кг

5. Максимальное осевое усилие (при 100 об мин)-1300 кг


6. Диаметры насадок мах (мм) -90,130

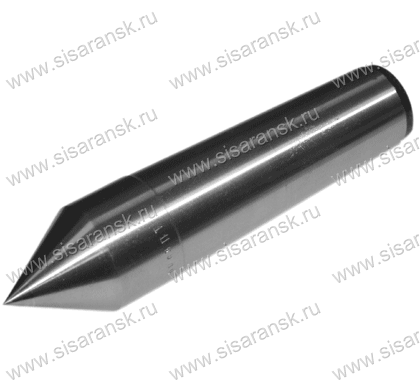

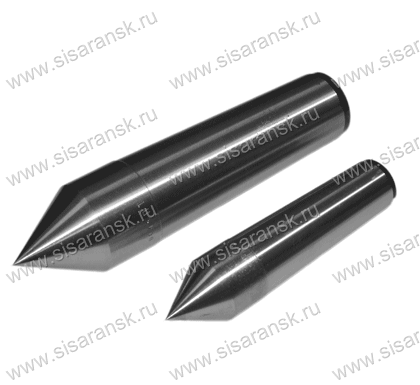

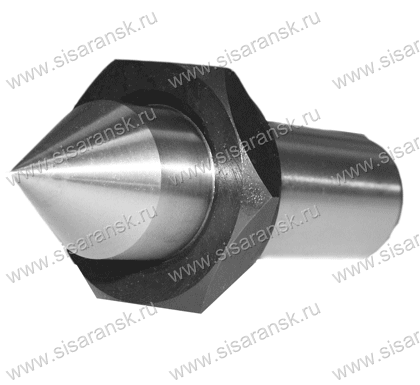

ЦЕНТР УПОРНЫЙ ГОСТ 13214-79




Применяются при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах. Полностью соответствуют международному стандарту ИСО 298—73.
Центры изготавливаться двух исполнений:
1 — с закаленным рабочим конусом;
2 — с рабочим конусом из твердого сплава.
Рабочие конусы центров 60° и 75° исполнения 1 с конусом Морзе 6 допускается изготавливать наплавленным прутковым сормайтом по ГОСТ 21449—75.
Толщина наплавленного слоя не должна превышать 2,5 мм.


ЦЕНТР УПОРНЫЙ РИФЛЕНЫЙ С КОНУСОМ МОРЗЕ 5

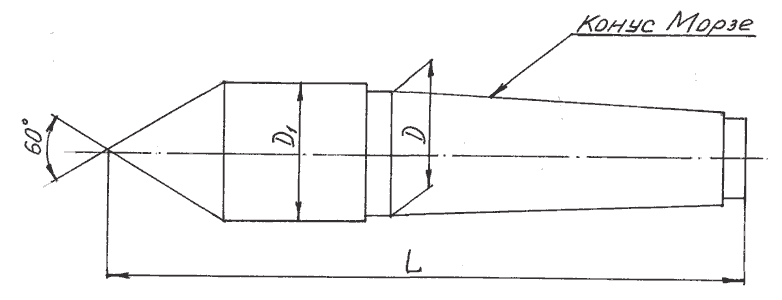

ЦЕНТР УПОРНЫЙ С ЗАКАЛЕННЫМ РАБОЧИМ КОНУСОМ 60°, ПРИМЕНЯЕМЫЕ ПРИ ОБРАБОТКЕ ДЕТАЛЕЙ НА МЕТАЛЛОРЕЖУЩИХ СТАНКАХ, КОНТРОЛЬНЫХ, РАЗМЕТОЧНЫХ И ДРУГИХ РАБОТАХ


Обозначение

Конус Морзе

D

L

D1

7032-0013

1

12,065

80

12,7

7032-0017

2

17,780

100

18,5

7032-0019

2

17,780

110

18,5

7032-0025

3

23,825

140

24,6

7032-0027

3

23,825

160

24,6

7032-0032

4

31,267

180

32,2

7032-0035

5

44,399

200

45,2

7032-0043

6

63,348

280

64,3


Условное обозначение центра упорного: исполнения 1 нормальней точности с конусом Морзе 2 углом 60° Центр 7032-0019 Морзе 2 ГОСТ 13214-79.
Радиальное биение рабочего конуса 0,01 мм.

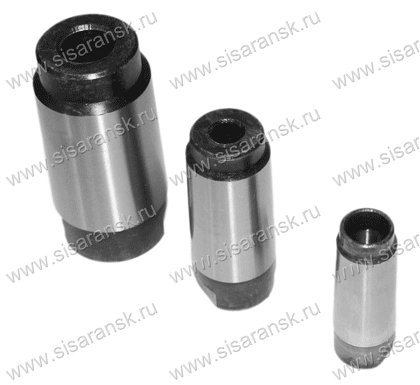

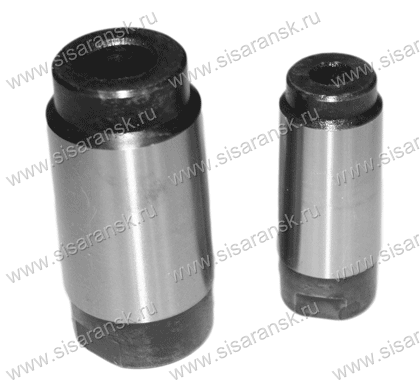

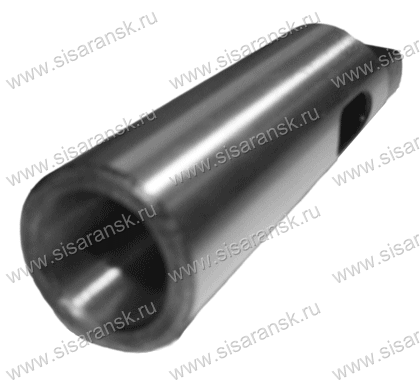

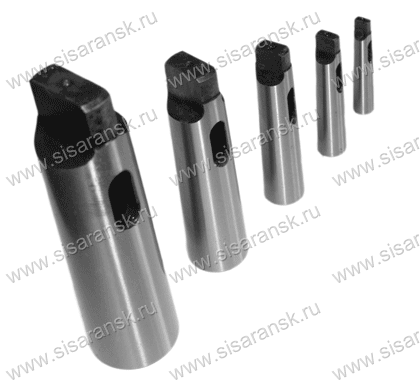

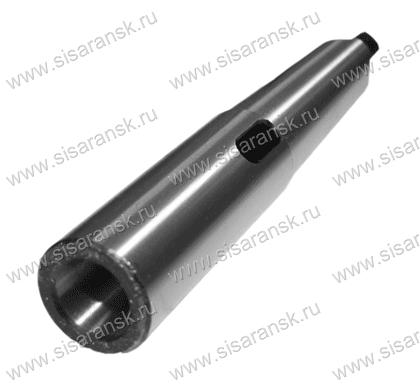

ВТУЛКА ПЕРЕХОДНАЯ ГОСТ 13598-85
с биением 0,01 сталь 40х
с биением 0,015 сталь 40х




Материал — сталь марки 40Х по ГОСТ 4543—71.
Допускается применение сталей других марок с механическими свойствами не ниже указанной.
Конусы — по ГОСТ 25557—82.
Параметр шероховатости поверхности паза не более R'a 6,3 мкм —по ГОСТ 2789—73.
Покрытие — Хим. Оке. прм. по ГОСТ 9.073—77, кроме наружного и внутреннего конусов.
Маркируются обозначением и товарным знаком предприятия-изготовителя.
Остальные технические требования — по ГОСТ 17166—71.

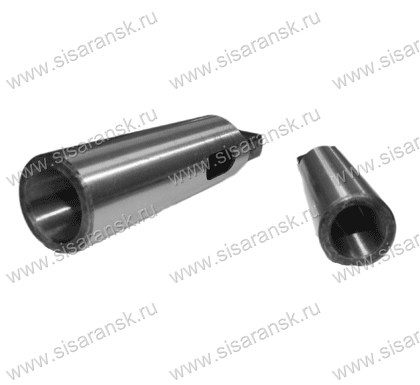

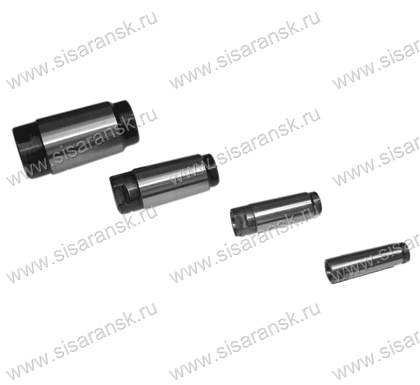

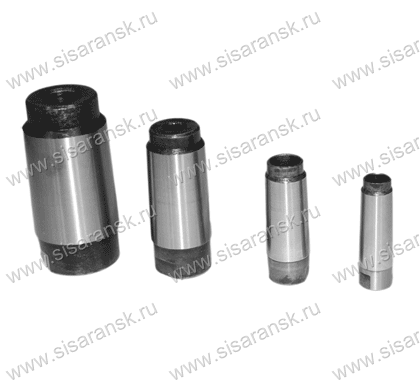

ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ КОНЦЕВЫХ ФРЕЗ С КОНИЧЕСКИМ ХВОСТОВИКОМ ГОСТ 13789-68 сталь 40х




Материал — сталь марки 40Х по ГОСТ 4543—71.
Допускается применение сталей других марок с механическими свойствами не ниже указанной.
Конусы Морзе — по ГОСТ 25557—82.
Маркируются обозначением и товарным знаком предприятия-изготовителя.
Остальные технические требования — по ГОСТ 17166—71.

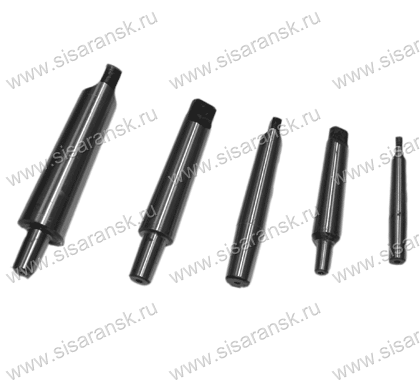

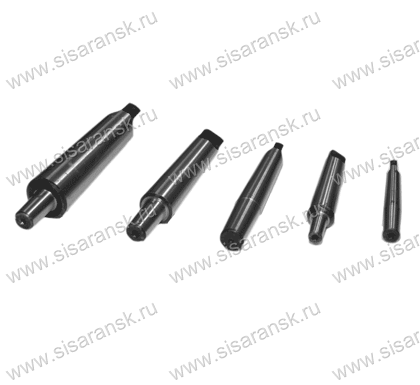

ОПРАВКИ ДЛЯ СВЕРЛИЛЬНОГО ПАТРОНА ГОСТ 2682-86 сталь 40х




Материал — сталь марки 40Х по ГОСТ 4543—71.
Допускается применение сталей других марок с механическими свойствами не ниже указанной.
Конусы Морзе— по ГОСТ 25557—82, укороченные конусы Морзе по ГОСТ 9953-82.
Твердость 41.5 ... 46.5 HRC.
Маркируются обозначением и товарным знаком предприятия-изготовителя.
Остальные технические требования — по ГОСТ 17166—71.

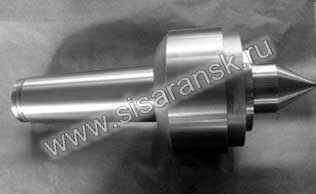

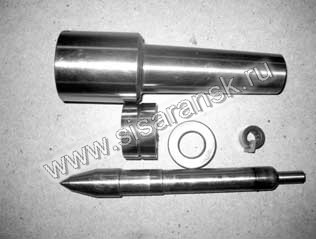

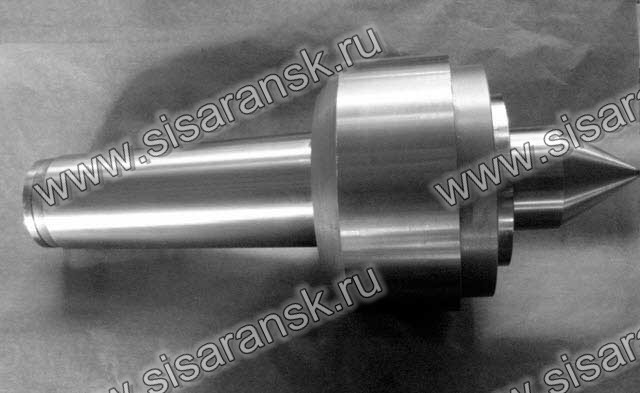

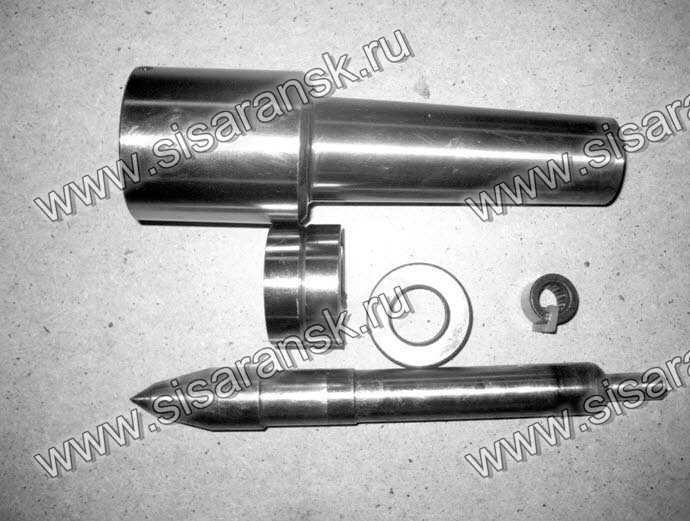

ЦЕНТР ВРАЩЕНИЯ А-1-5Н ЧПУ


Это центр вращения А-1-5Н ЧПУ как видите в нем установлены высокоскоростной спаренный подшипник 236205 который стоимостью 1500 рублей вдобавок он закален и отшлифован отсюда вытекает и его конечная цена.

Если мы поставим два простых 205 подшипника и обзовём его ЧПУ от этого он центром вращения для ЧПУ не станет,как это делают другие производители и ставит заниженную цену. В Китае еще не научились делать 236205 , а западный аналог стоит 150 евро за шт.

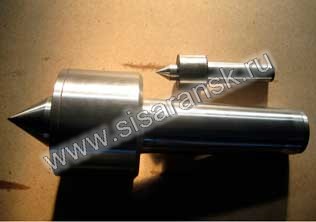

ЦЕНТР ВРАЩЕНИЯ Мет100

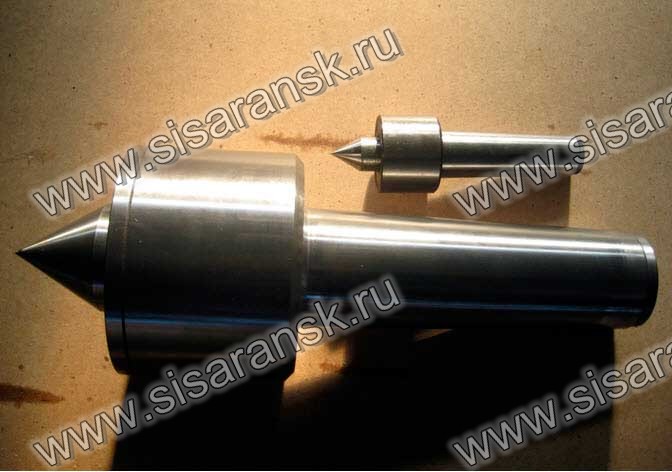

Это мы изготовили центр вращения Мет100 для наглядности рядом находится центр вращения А-1-5У.

ЦЕНТР ВРАЩЕНИЯ Мет80


Это центр вращения Мет80 для круглошлифовального станка 3М194.

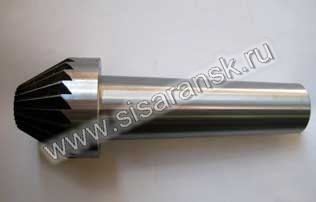

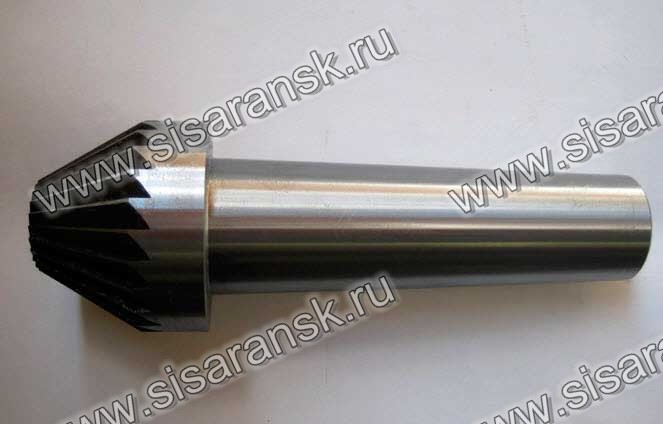

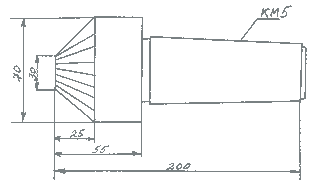

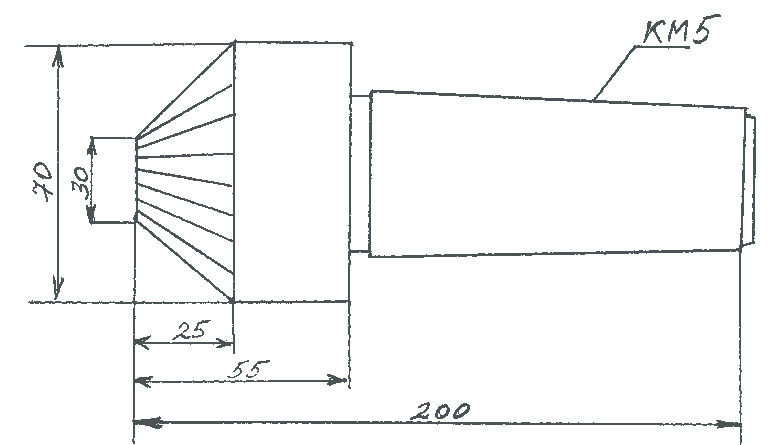

РИФЛЕНЫЙ ЦЕНТР КМ5 70-30


Это изготовленный нашим производством рифленый центр КМ5 70-30

Вот и все что мы хотели рассказать и показать об центрах вращения если есть какие предложения пишите, звоните можете предлагать свои фото других производителей которые мы с удовольствием разместим на данной страничке.
